C’est un cas au demeurant assez courant sur les imprimantes laser Brother que de rencontrer le message : remplacer boite toner usagé. Selon les imprimantes à environ 50.000 pages c’est par exemple le cas de la MFC-L3550CDW, ce message apparait. On peut y remédier de deux façons différentes. Soit on change purement et simplement le composant en cause soit on procède à son nettoyage. C’est le premier cas.
Si. vous préférez procéder au remplacement, nous commercialisons sur ce site la pièce. Si en revanche vous préférez procéder au nettoyage par vous même. Mettez un masque et portez des gants. surtout n’utilisez pas votre aspirateur ménager pour aspirer le toner. En effet la poudre est extrêmement fine et risque de l’endommager définitivement. Vous pouvez vider la boite de toner usagé directement dans un sac poubelle et déposer celui-ci dans une déchetterie.
Cependant il peut également arriver dans des cas heureusement moins fréquents qu’un premier remplacement ou vidage ne suffise pas. Autrement dit le message continue à apparaitre empêchant de poursuivre l’impression. C’est le second cas.
Ici, nous pouvons être sûr que ce n’est pas le remplissage de la boite toner usagé qui est en cause. Il se trouve donc qu’un autre process entre en ligne de compte.

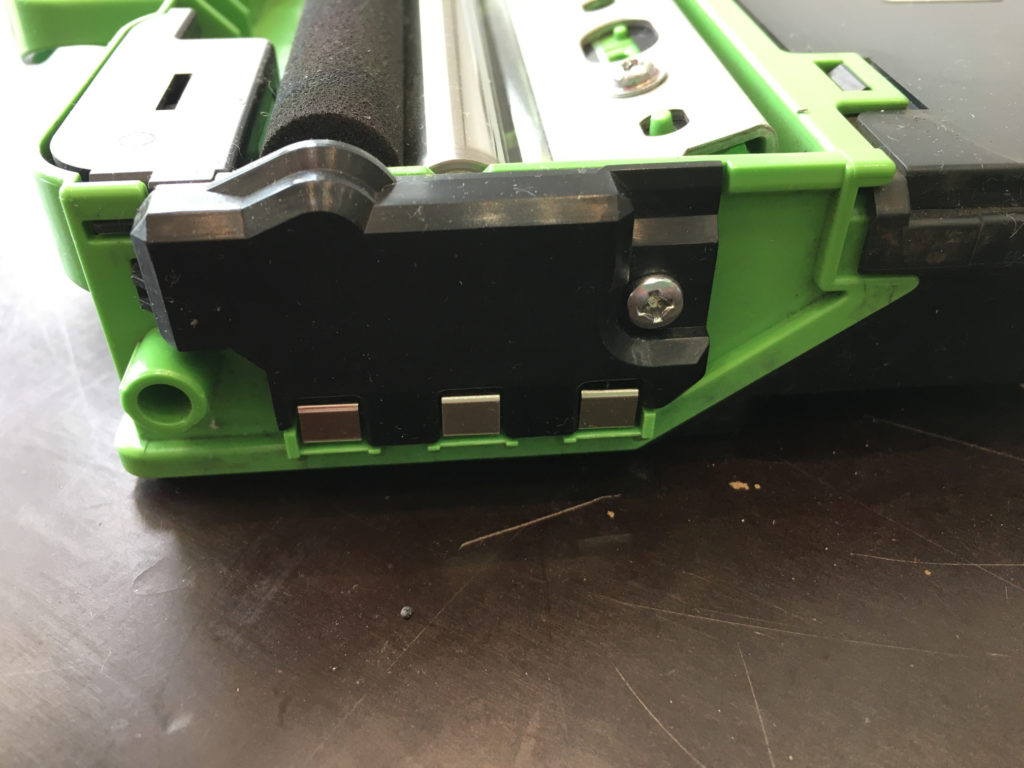

Dans cet article nous utiliserons le composant référencé WT-223CL. Comme vous pouvez le constater le côté droit comporte trois contacts.
Ceux ci à l’introduction de la boite dans son logement dans l’imprimante viennent s’appuyer sur les 3 ressorts de l’image ci dessous. C’est ce qui permet en temps normal d’effectuer la mesure du remplissage.
/
Si une partie est défectueuse c’est du côté du composant et non pas de l’imprimante.

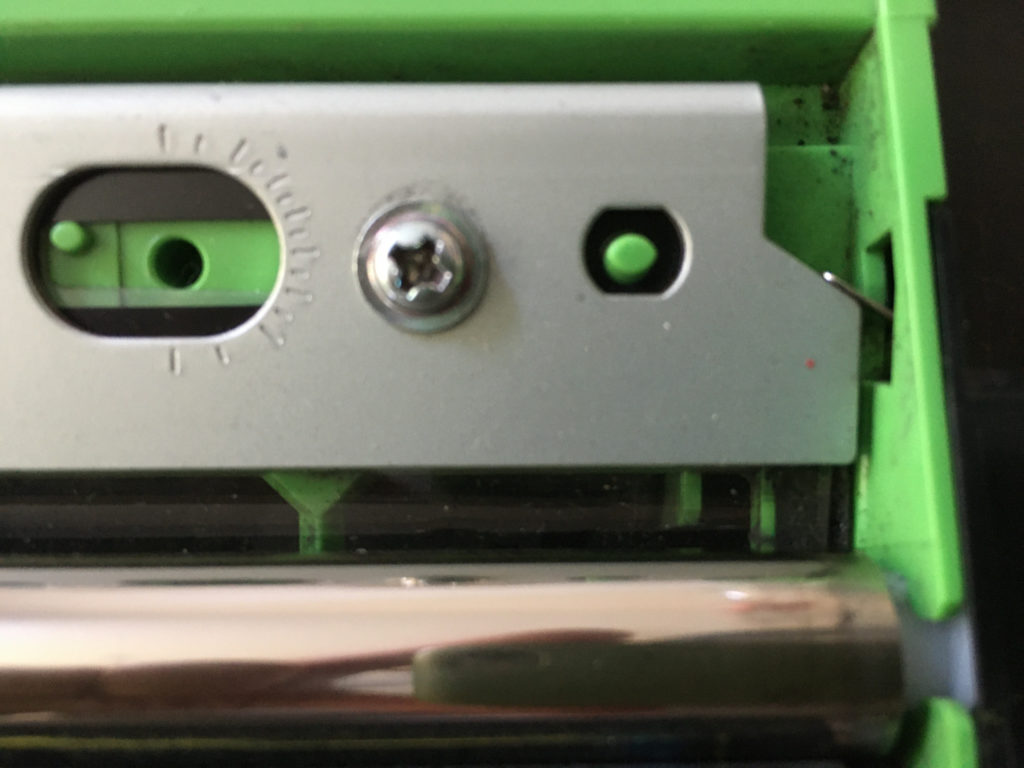

Examinons sur cette photo la boite de toner usagé. En procédant au démontage de la lame d’essuyage on aperçoit sur le côté droit un contact qui permet de fermer le circuit.

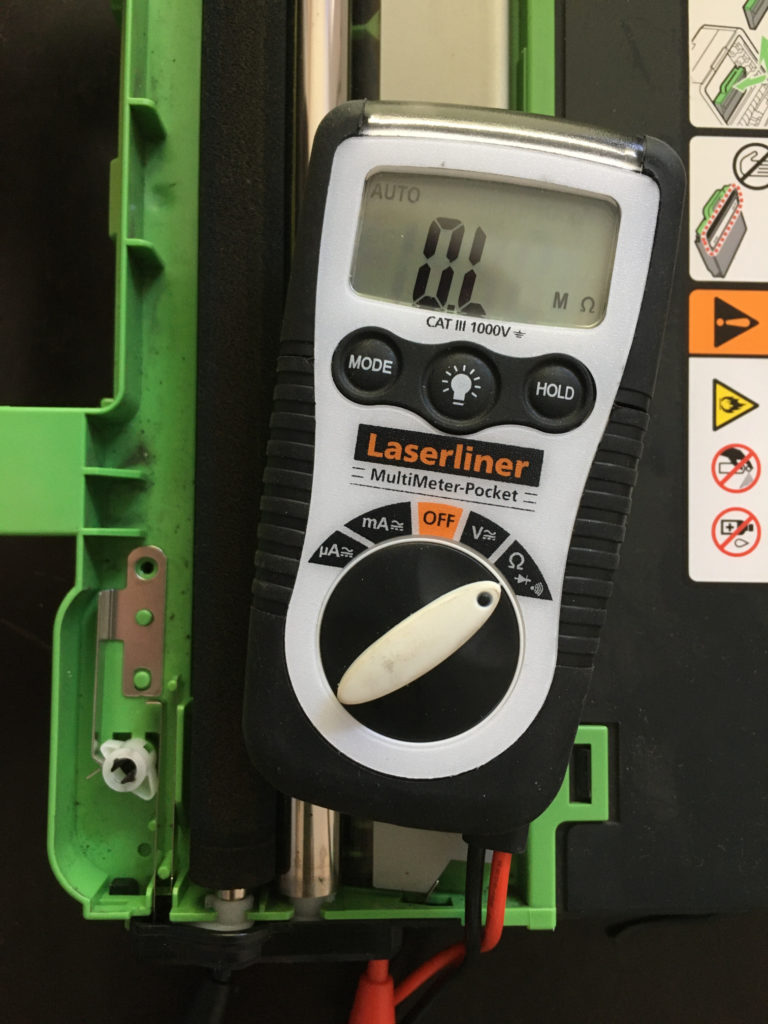

Il peut arriver que le contact se fasse imparfaitement, laissant le circuit ouvert. En effectuant une mesure de continuité au multimètre , on obtient une valeur de type OL tandis qu’un circuit fermé retournera une valeur mesurable.
Vérification de la continuité entre la lame d’essuyage et le contact de la boite toner usagé
Il est possible si l’erreur vient de ce problème là, de procéder à la correction de trois manières différentes :
- Desserrer les deux vis (droite et gauche) et remonter la lame d’essuyage vers le haut de sorte que le pin vert touche le bas de l’encoche sur la règle d’essuyage, ce qui fera mécaniquement remonter la lame et assurera le contact,
- Si le point précédent n’est pas réalisable, on peut légèrement courber à la pince la lamelle de contact
- Enfin si aucune des deux solutions précédentes ne fournit un résultat probant, il est possible d’appliquer légèrement une graisse di-électrique
Assurez vous que les contacts sont exempts de poussière ou de saleté et ne sont pas corrodés.
Il est également envisageable que même si la lame abordée dans le point précédent n’est pas en cause, vous continuiez pour autant à obtenir un message identique. Le problème peut alors provenir des trois contacts photographiés plus haut. Si vous devez effectuer une mesure, vous pouvez y procéder entre les deux contacts d’extrémité.
Vérification de la continuité des contacts de la boite toner usagé
Là aussi les contacts doivent être propres et secs, sans corrosion. Au besoin s’ils ne vous paraissent pas totalement brillants il est possible de légèrement les poncer au papier de verre.
Voici deux mesures effectuées avant et après

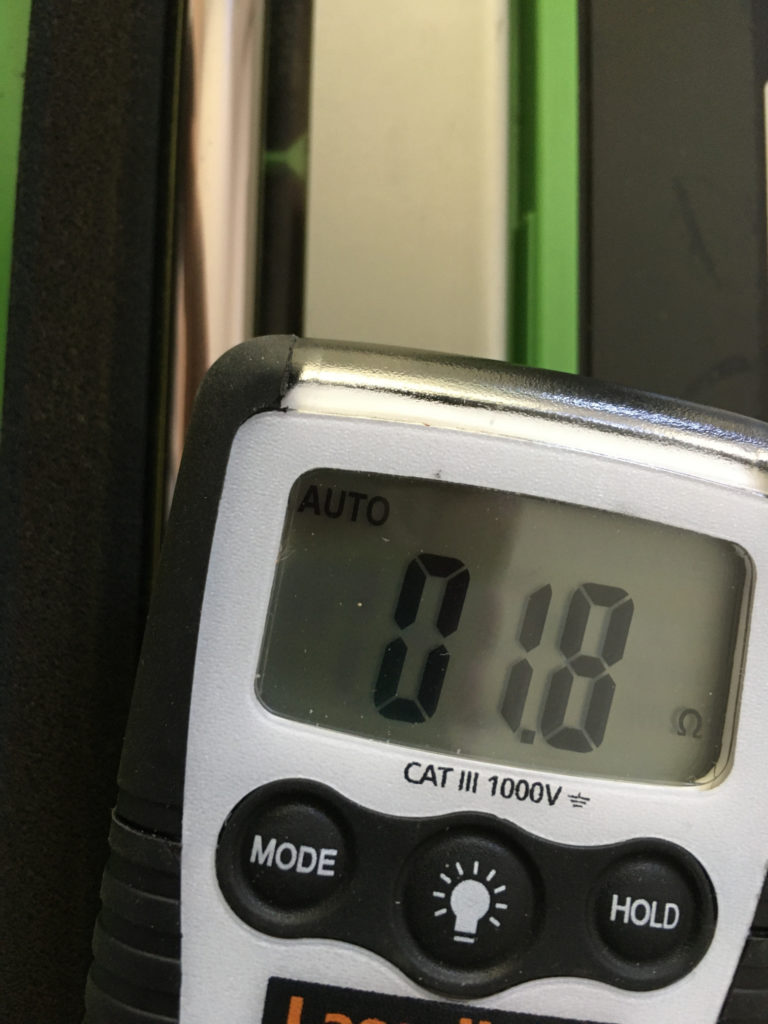

Seconde mesure après nettoyage des contacts
En résumé si l’imprimante n’a pas atteint selon les modèles environ 50.000 copies et que malgré un remplacement ou un vidage vous obtenez toujours un message identique cela signifie qu’il y a un problème au niveau de la mesure de la continuité. Vraisemblablement les contacts ne se font pas correctement ou bien sont sales ou oxydés.
